Sep 23, 2020
Dans le secteur de la fabrication de roues coniques, le terme « Boucle fermée » appartient à la technologie de pointe, mais reste très peu répandu dans l’univers des roues cylindriques. Dans la fabrication, la « Boucle fermée » a pour objectif de réduire au minimum les écarts de fabrication, car les différences par rapport à la géométrie attendue déterminent, grâce à un logiciel d’analyse, les valeurs de correction nécessaires pour le réglage de la machine de production. Le processus de fabrication est ainsi optimisé, de sorte que les pièces fabriquées atteignent la précision requise.
Dans le « Design/fabrication Boucle fermée » pour roues cylindriques développé par KISSsoft, une rétroaction au niveau des écarts de fabrication est effectuée en fonction des propriétés de dimensionnement souhaitées (par ex. comportement acoustique et vibratoire sous charge). Si les écarts cumulés sont trop élevés, il faut prendre des mesures au niveau de la fabrication ou réaliser une sélection des rebuts. Cette analyse peut être effectuée à l’aide de calculs KISSsoft.

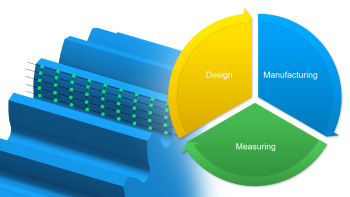

Les engrenages sont tout d’abord conçus dans le processus de design selon les critères souhaités. Après la fabrication, les géométries de flancs des engrenages fraisés ou rectifiés sont mesurées, par exemple à l’aide d’une machine à mesurer Gleason, puis renvoyées dans le programme KISSsoft. Une fois les flancs mesurés, d’importants critères de performance, tels que la portée de dent, le comportement acoustique et vibratoire ou la durée de vie, sont à nouveau calculés dans la chaîne cinématique. Les résultats de simulation peuvent ensuite être comparés aux résultats de dimensionnement et permettent une évaluation fonctionnelle des écarts de fabrication dans le système.
Avec cette approche de Boucle fermée, le design peut être modifié afin d’être adapté à un processus de fabrication. Ce processus peut également être évalué afin d’atteindre la transmission souhaitée à des coûts plus faibles. Ainsi, le design, la fabrication et la mesure sont intégrés dans un processus complet.
Si vous souhaitez en savoir plus au sujet de la Boucle fermée , inscrivez-vous à la démonstration Web gratuite du 6 octobre, qui sera dirigée par Hanspeter Dinner, Inho Bae et Ilja Tsikur.
