Oct 14, 2020
Lors de la conception d’une machine, un ingénieur est toujours confronté à la tâche consistant à dimensionner les différents éléments de construction. À cet effet, deux concepts sont à disposition pour l’analyse des éléments de machine : la méthode des éléments finis (FEM) ou la méthode des éléments de machine (également connue sous le nom de méthode analytique ou standardisée) basée sur des règles de calcul standardisées. Ces deux méthodes ne se font pas concurrence, mais se complètent.
Les logiciels de calcul KISSsoft et KISSsys combinent des méthodes standardisées et des calculs FEM à différents niveaux de l’analyse. Cette combinaison présente l’avantage que les méthodes standardisées très rapides génèrent des données d’entrée pour le calcul FEM sans travail de modélisation supplémentaire.

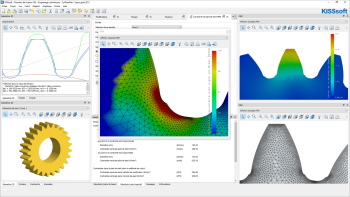

Autre nouveauté, les résultats des calculs FEM de la déformation du corps de roue et des contraintes en pied de dent 2D et 3D sont également représentés directement dans KISSsoft. Pour l’utilisateur, cela permet une évaluation nettement plus rapide des éléments et positions critiques ainsi qu’un meilleur contrôle du calcul qu’auparavant.
Les graphiques habituels tels que le maillage FEM, la déformation et la contrainte selon von Mises, etc., sont disponiblesdans KISSsoft . Pour une évaluation détaillée, le post-processing avec SALOME reste disponible (voir la section de page Programmes complémentaires).
