Jan 27, 2022
Les calculs FEM sont intégrés depuis longtemps dans KISSsoft. Pour le calcul des déformations de porte-satellites et corps de roue, ainsi que les contraintes en pied de dent, la méthode des éléments finis est utilisée dans le but de pouvoir mieux prendre en compte des conditions géométriques et/ou de charge complexes.

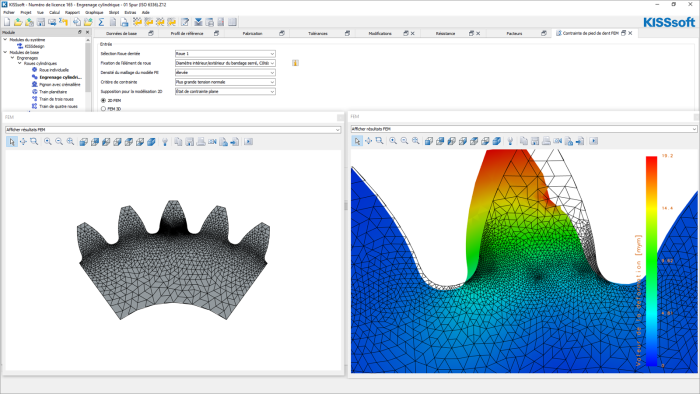

Lors de la réalisation de calculs FEM, le post-processeur FEM est l’outil le plus précieux pour avoir un aperçu des résultats et les comprendre. KISSsoft dispose de son propre post-processeur afin de générer des graphiques spécifiques parmis la liste de tous les graphiques disponibles dans le logiciel. Cette intégration du post-processeur dans l’interface KISSsoft permet un déroulement plus fluide du processus d’analyse des éléments de machine.
Avec le post-processeur intégré, l’utilisateur peut obtenir un aperçu plus poussé des contraintes ou des déformations qui sont à l’œuvre dans l’élément analysé. Comme les grandeurs susmentionnées sont des vecteurs (c.-à-d. qu’elles ont aussi bien une longueur qu’une direction), leur valeur restitue uniquement une partie des informations disponibles. Depuis la version 2021 de KISSsoft, le post-processeur intégré est amélioré afin de proposer une représentation déformée du modèle, ainsi qu’une animation des déformations de l’élément analysé. L’utilisateur se fait ainsi une idée plus juste des résultats FEM et comprend également mieux comment l’élément se comporte sous charge. Les erreurs de modélisation sont également plus facilement détectées de cette manière.
De plus amples informations sur l’intégration de la FEM dans KISSsoft sont disponibles sur demande.
