14, Ott 2020
Durante la progettazione di una macchina, gli ingegneri devono sempre dimensionare i singoli componenti. A tal proposito, dispongono di due modelli per l’analisi degli elementi macchina: il metodo degli elementi finiti (FEM, Finite Element Method) o il metodo degli elementi macchina (conosciuto anche come metodo analitico o standardizzato) basato su regole di calcolo standardizzate. I due metodi non si escludono a vicenda, ma si integrano l’un l’altro.
I programmi di calcolo KISSsoft e KISSsys combinano insieme i metodi standardizzati e i calcoli FEM a diversi livelli dell’analisi. Il vantaggio di questa interazione è che i metodi standardizzati molto rapidi generano i dati di input per il calcolo FEM senza bisogno di effettuare ulteriori modellamenti.

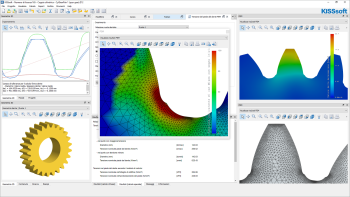

I risultati dei calcoli FEM della deformazione del corpo ruota e delle tensioni del piede del dente in 2D e 3D vengono ora rappresentati direttamente anche in KISSsoft. Per l’utente ciò significa una valutazione molto più rapida dei componenti e dei punti critici, nonché un miglior controllo del calcolo rispetto al passato.
Per l’analisi sono disponibili i consueti grafici come rete FEM, deformazione e tensione secondo von Mises e altri. Per un’analisi dettagliata continua a essere disponibile il postprocessing con SALOME (v. sotto Programmi integrativi).
